箔のフチに発生する「バリ（ギザギザ）」のメカニズムと対策

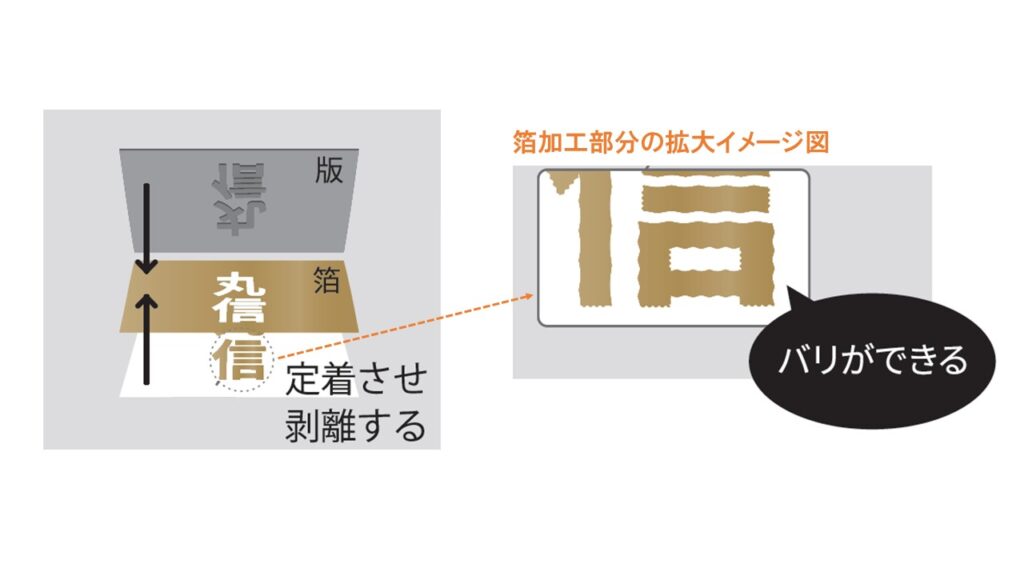

ホットスタンプ（箔押し）で使用するメタリックの箔は、インクではなく、薄いフィルム素材です（※赤や黒といった色付きの「顔料箔」もあります）。このフィルムに付いている糊を熱で溶かして紙に定着させ、不要な部分を「引き剥がす」ことでデザインを表現します。 このフィルムを剥離（はくり）する際、どうしても箔の輪郭にわずかなトゲのような余分な箔が残ることがあります。これが「バリ（ギザギザや出っ張り）」です。

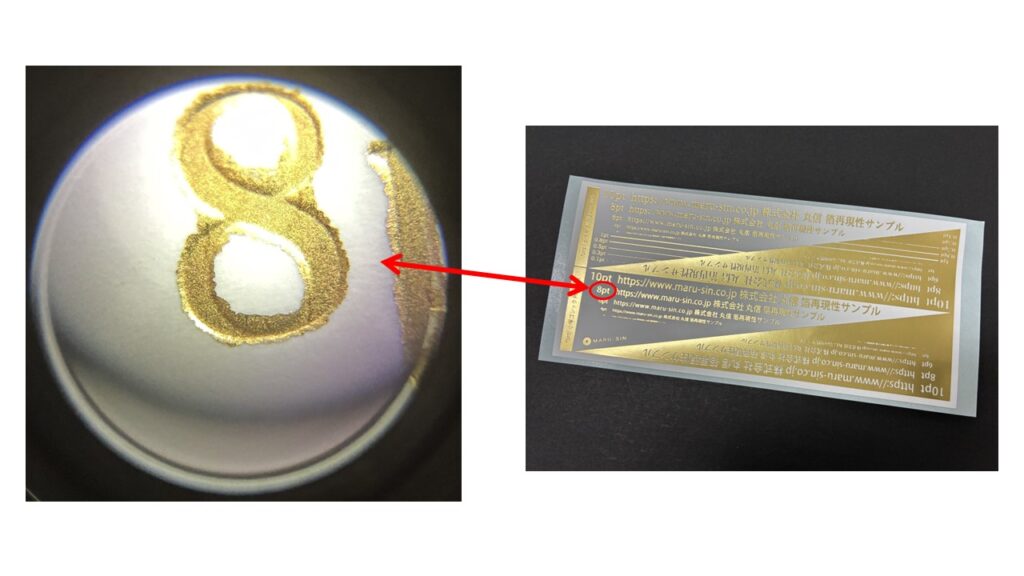

写真は、８Pの大きさで箔押し加工をしたシールの拡大図です。このように、不要な部分が残ってしまうという懸念があります。
【バリが発生しやすい条件】
・細すぎる文字や、複雑で鋭利な角があるデザイン
・「顔料箔（赤、青、黒などの色付きの箔）」を使用する場合
・表面が平滑で、糊が強く密着しすぎる用紙
【プロのアドバイス・対策】
特に色付きの「顔料箔」は、メタリック系の金箔・銀箔に比べて糊の層が厚いため、フィルムを引き剥がす際にバリが出やすいという特徴があります。
箔の種類に関わらずバリの発生を抑えるためには、デザイン作成時に文字のフォントを少し太め（目安として0.2mm以上の線幅）にし、細かすぎる装飾はあえて避けるのが最も効果的な対策です。
印刷と箔の「見当ズレ（位置ズレ）」はなぜ起こる？
「印刷された絵柄に合わせてホットスタンプを押したい」というデザインは非常に魅力的ですが、ここに印刷の物理的な”限界”があります。
紙（特にシール原紙）は、周囲の湿度や印刷時の熱、加圧によってコンマ数ミリ単位でわずかに伸縮します。また、印刷工程とホットスタンプ工程は別の機械で行われることが多いため、最大で1.0mm程度の「見当ズレ（位置ズレ）」が発生することがあります。
「見当ズレ」ってなに？版画で考えるとよくわかる！
印刷業界で使われる「見当（けんとう）」という言葉は、「多色刷りの版画」をイメージすると、とても分かりやすいです。
版画で1色目を刷ったあと、2色目の版を重ねるとき、紙を置く位置がほんの少しズレると色がはみ出してしまいます。このズレを起こさないために「目印」を「見当」と言います。
ホットスタンプ（箔押し）シールの製造も、原理はこれと全く同じです。
「印刷をする機械（1色目の版）」で刷り上がったロール紙を、今度は「ホットスタンプを押す機械（2色目の版）」にセットして加工します。別の機械を通すため、どうしても「版画の紙がズレるのと同じ現象」が起きてしまうのです。
【プロのアドバイス・対策】

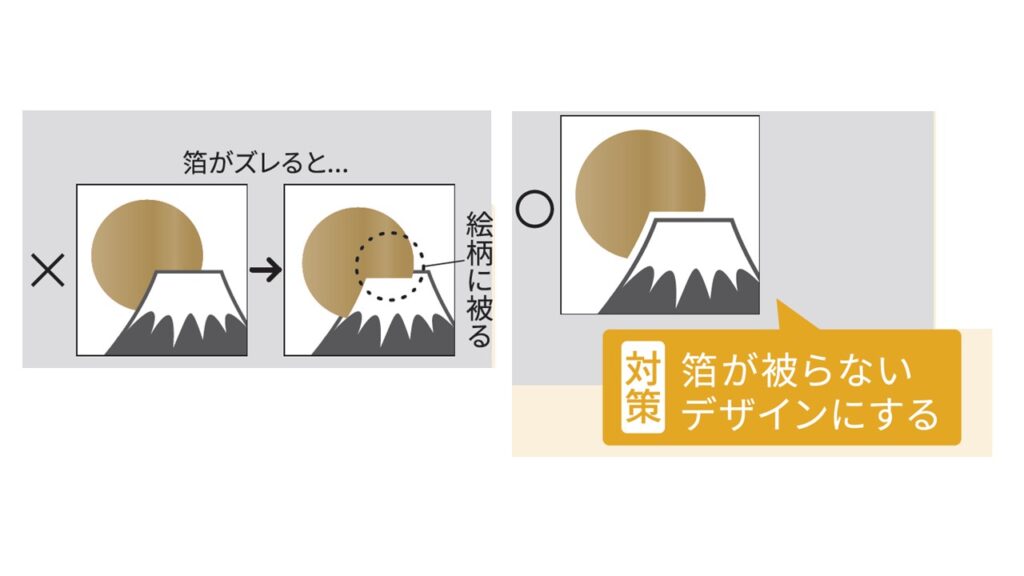

重ねないデザインにする
印刷の輪郭線と箔のラインをぴったり重ねるのではなく、あえて「1.5mm以上」離したデザインにすることをおすすめします。あえて太く被せる
印刷の上に箔を重ねる場合は、ズレても下地が見えないよう、箔の要素を印刷よりも少し太め（トラップ処理）に作成するのがコツです。

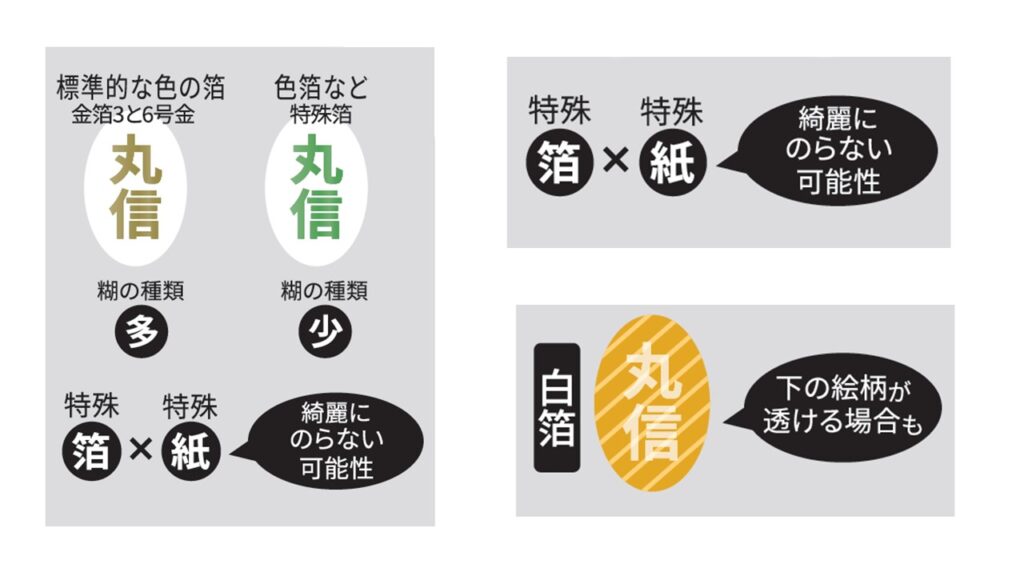

白箔や特殊箔で注意したい「地色の透け」と「相性」
標準的な金箔や銀箔は金属の膜（フィルム）なので不透明度が高いですが、「白箔（ホワイト箔）」やパステルカラー系の顔料箔は、インクでいう「半透明」に近い性質を持っています。
そのため、黒い紙や濃い色の印刷の上に白箔のホットスタンプを施すと、下地の色が透けて「グレー」や「くすんだ色」に見えてしまうことがあります。また、ホットスタンプの機械や箔の種類によって糊の成分が異なるため、紙との相性も重要になります。
【プロのアドバイス・対策】
箔の種類 | 特徴と注意点 | 対策 |
メタリック金・銀 | 隠蔽力が強く、ほとんど透けない | 標準的なデザインに最もおすすめ |
白箔・パステル箔 | 下地（紙の色やインク）が透けやすい | 白箔の場合は「2度押し（版を2回押す）」や、透けを考慮した配色にする |
特殊箔（ホログラム等） | 糊の相性があり、定着しにくい紙がある | 事前に用紙と箔の相性をテストする |
箔押し（ホットスタンプ）が「苦手」な用紙・素材を知っておこう
ホットスタンプはどんな紙にでも美しく定着するわけではありません。
シール原紙の素材によっては、加工自体が難しかったり、仕上がりが荒れてしまったりすることがあります。

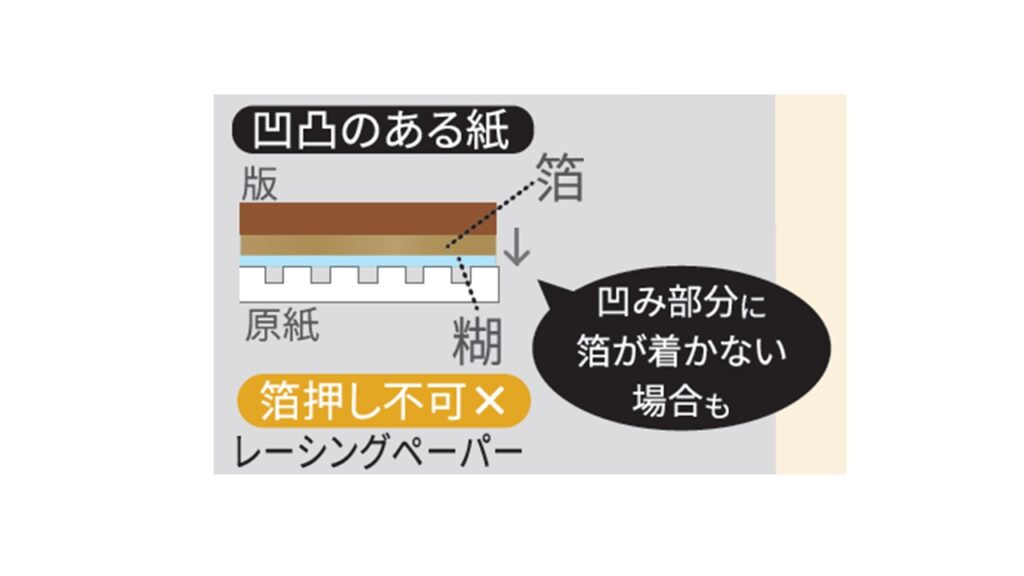

▢凹凸のある用紙（和紙、クラフト紙、クレープ紙など）
箔は平らな金属版で押し当てて定着させるため、用紙の「凹んだ部分」に箔が届かず、かすれや欠けが発生しやすくなります。
▢ウーぺ（植毛紙）
毛足が長めの繊維がある植毛紙は、箔が定着しにくく、箔が浮いてはがれやすくなったり、箔加工の段階で細かな部分が潰れやすいなどが懸念点です。

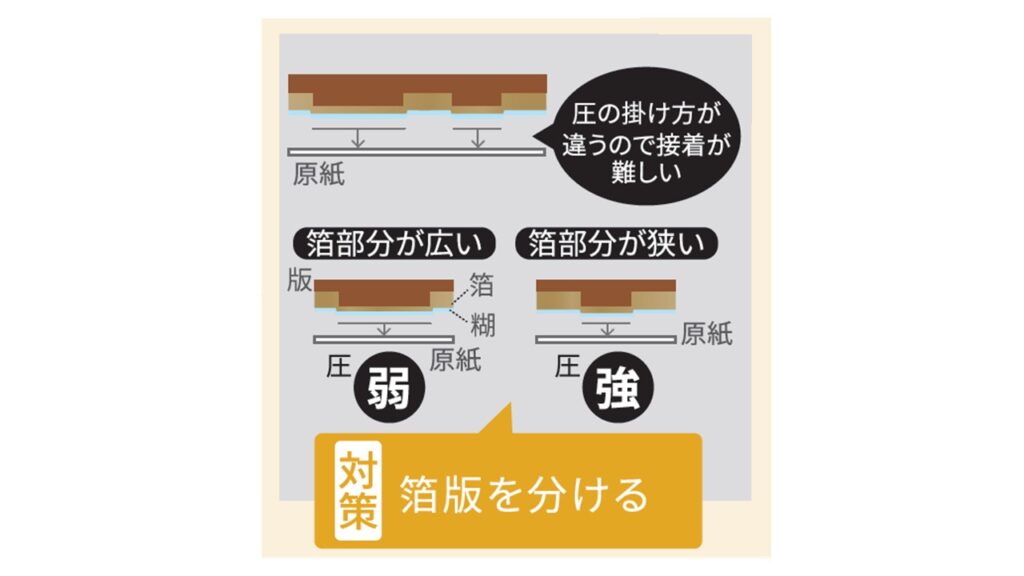

デザインの面積に合わせて「箔版（はくはん）」を分けるべき理由
1つのデザインの中に、「大きなロゴ（広いベタ面積）」と「極細の文字（細い線）」が混在している場合、1枚の版で同時にホットスタンプを行うと、高確率で失敗してしまいます。
広いベタ面
しっかり定着させるために、「強い圧力」と「高い熱」が必要です。極細の線
圧力が強すぎると、熱で溶けた糊がはみ出し、文字や線が潰れてしまいます（「潰れ」）。
同じ圧力で押すと、ベタ面がかすれるか、細い線が潰れるかの二者択一になってしまいます。
【プロのアドバイス・対策】
このような場合は、ベタ用と極細線用で「箔版」を2つに分け、2回に分けてホットスタンプ加工（2パス）することをご提案しています。版代と加工賃は2倍になりますが、圧倒的に美しく、潰れやかすれのない仕上がりを実現できます。
ニス加工との併用注意！箔が剥がれ落ちる原因と「ニス抜き」とは？
シールの表面を保護したり、ツヤを出したりするために「ニス加工」を施すことがあります。しかし、ニスのインク層の上に直接ホットスタンプを押そうとすると、ニスが熱で溶けてしまったり、箔の糊が定着せずに剥がれてしまったりします。
【プロのアドバイス・対策】

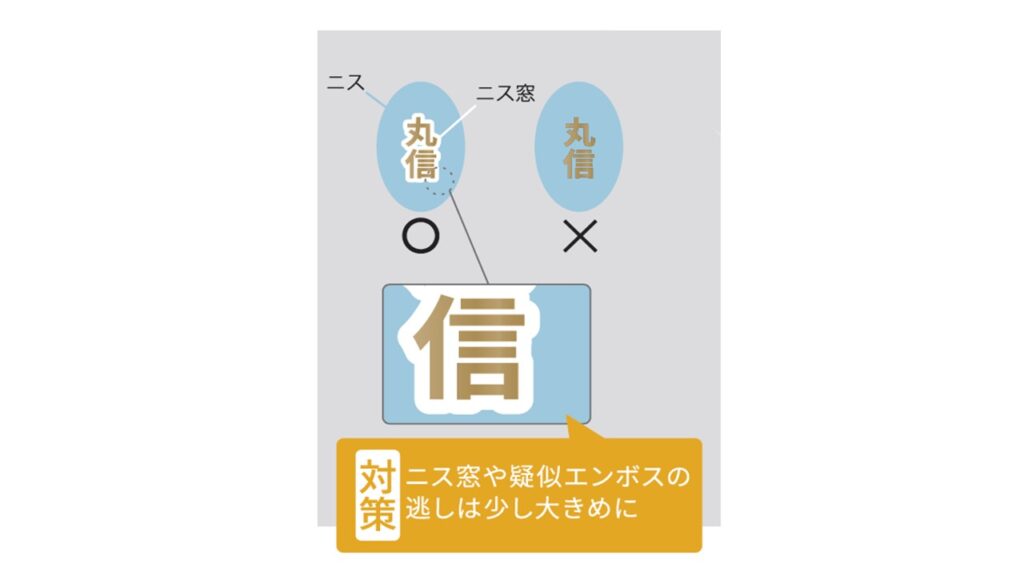

箔とニスを併用する場合は、箔を押す部分のニスをあらかじめ抜いておく「ニス窓（逃がし）」をデータ上で作成する必要があります。
この際、前述した「見当ズレ」を考慮し、実際の箔押しのサイズよりも「一回り（片側0.5mm〜1.0mm程度）大きめ」にニスを抜く設計にすることが、美しい仕上がりを保つ鉄則です。
表面保護フィルム（PPラミネート）と箔押しの「順番」
シールの耐久性を高める「PPフィルム（ラミネート）」とホットスタンプを組み合わせる場合、「先にPPを貼るか、後に貼るか」で仕上がりの表情とトラブルのリスクが大きく変わります。
A：【印刷】→【PPフィルム】→【ホットスタンプ】
* 特徴：箔が金属らしい本来の輝き（光沢）をダイレクトに放ちます。
* 注意点：フィルムの上に直接押すため、若干バリが発生しやすくなります。
B：【印刷】→【ホットスタンプ】→【PPフィルム】
* 特徴：箔の上にフィルムが被るため、箔の摩擦による剥がれを完全に防げます。
* 上からPPを貼るため、バリ（箔の粉）が閉じこめられた状態になります。
* 注意点：全体がラミネートで覆われるため、箔独特の立体感や金属の質感がやや落ち着いた印象になります。
【プロのアドバイス・対策】
用途（デザイン性重視か、耐久性重視か）に合わせて、最適な加工順を印刷会社に相談しましょう。

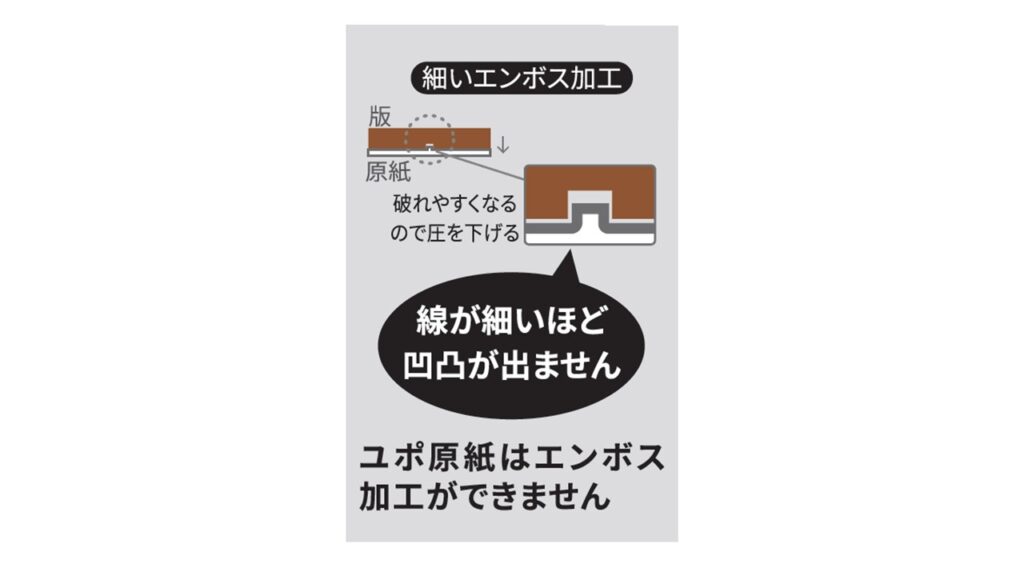

凹凸をつける「エンボス（浮き出し）加工」の限界値とは？
ホットスタンプと同時に（あるいは後工程で）、紙を裏側から押し上げて立体感を出す「エンボス加工」は非常に人気のオプションです。しかし、これも紙という素材の「引張強度（伸びやすさ）」に依存します。
▢細すぎる線のエンボス
紙を部分的に急激に引き伸ばすため、線が細すぎたり鋭角すぎたりすると、紙が破れて（バースト）しまいます。これを防ぐためには、浮き出しの高さ（深さ）を極限まで低くせざるを得ず、せっかくの凹凸感がほとんど目立たなくなってしまいます。
▢合成紙（ユポなど）のエンボス
プラスチック系の素材は「形状記憶（復元性）」の性質があるため、一度押し上げても時間が経つとペタンと元に戻ってしまい、ホットスタンプの熱を加えた後であってもエンボスが消えてしまうため、エンボス加工はお断りしています。
こだわりの箔押しシールを「失敗」しないために
箔押し（ホットスタンプ）加工は、紙・デザイン・機械・加工順など、多くの要素が複雑に絡み合う奥の深い技術です。
Web画面上のデータ作成だけでは予期できないトラブル（クレーム）を未然に防ぐために、最も大切なのは「デザインの構想段階から、印刷のプロに相談すること」です。
リスクチェック
・細かいデザインは潰れる事がある（細い線や、緻密なデザインは要注意）
・箔の欠けや抜けが出やすい（原紙の凹凸、面積が広いベタ部分は要注意）
・バリが出る（剥がした時にでる微細なギザギザや、余分なはみ出しがある）
「このデザインは、そこまで箔加工で再現できるだろう？」
「この紙に綺麗に箔加工ができるかな？」
「金箔の種類はどれが一番合うだろう？」
と、少しでも迷われたら、ぜひお気軽にお問い合わせください。お客様のこだわりのデザインが最高の輝きを放つよう、最適な仕様をご提案させていただきます。
【ご参考】関連ページ
QA：シールに箔押し加工はできますか?
不安なことなどがございましたらお気軽にお尋ねください。
